Инструкция по замеру
Чтобы мы изготовили панели и доборы точно под вашу стену, выполните замеры по этой инструкции. Все размеры указывайте в миллиметрах. Точность — залог того, что панели встанут идеально.
Важно: вы указываете фактический размер от стены до стены и от пола до потолка. Технологические допуски (по 5 мм с двух сторон) мы сделаем сами на производстве!
1. Что понадобится
- Рулетка (от 5 м) или лазерный дальномер.
- Стул или стремянка (для замера высоты).
- Линейка, ручка или карандаш, бумага (лучше в клетку).
- Смартфон с камерой.
- Помощник (по возможности).
2. Важные параметры, которые мы используем
- Размер одной панели: 2440 × 605 мм.
- Доборные элементы: изготавливаются индивидуально под ваш размер.
- Допуск: мы заложим сами (5 мм с двух сторон) — вы даете только реальный размер стены!
- Розетки и выключатели: точные посадочные отверстия и подрозетники встраиваются уже на производстве.

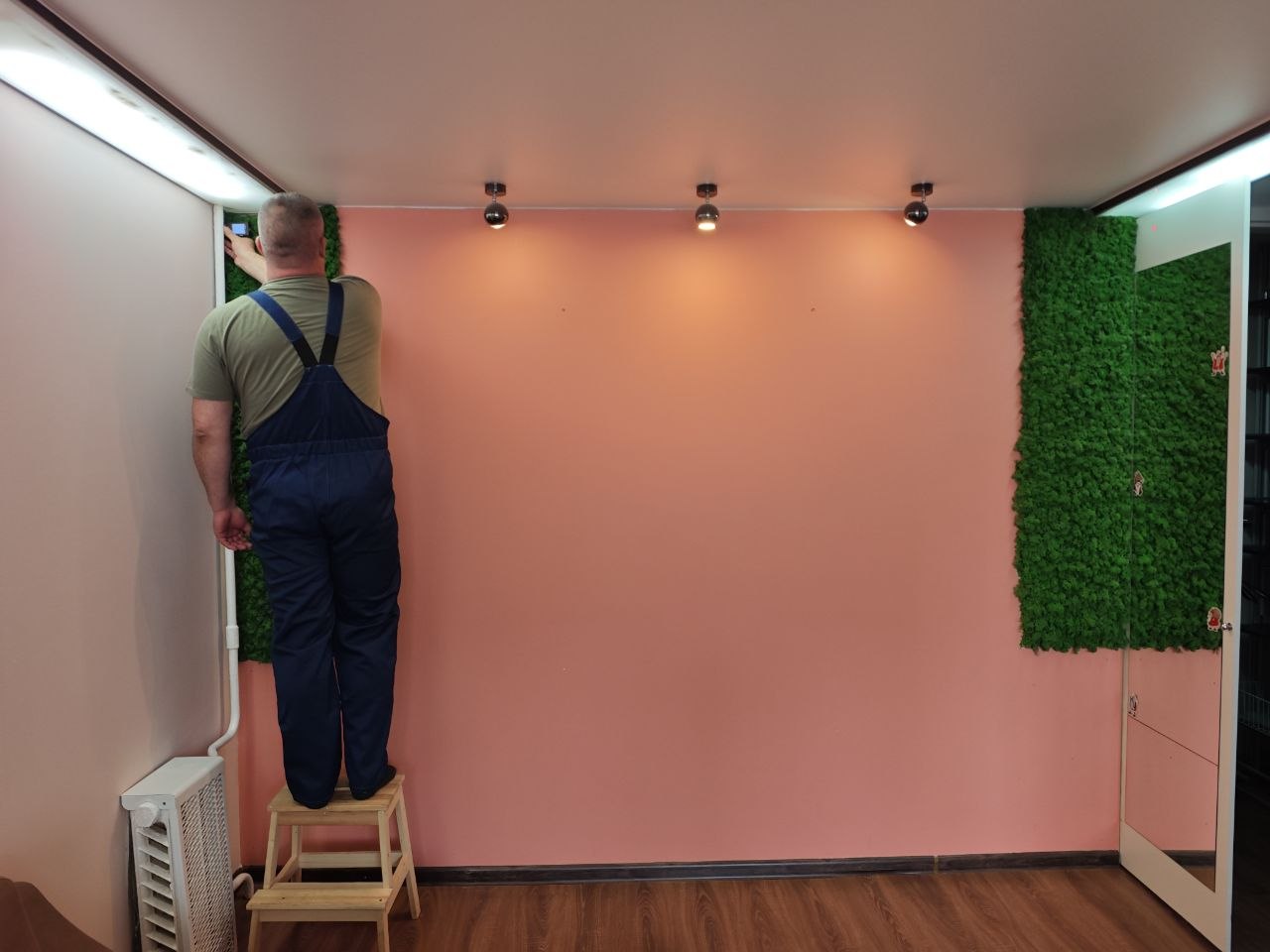

3. Замер высоты стены
Измерьте высоту от пола до потолка в трёх точках: слева, по центру и справа.
| Точка замера | Высота, мм |
|---|---|
| Слева | (например: 2650) |
| По центру | (например: 2600) |
| Справа | (например: 2600) |
(Пример из фото: слева — 2650 мм, по центру — 2600 мм, справа — 2600 мм)

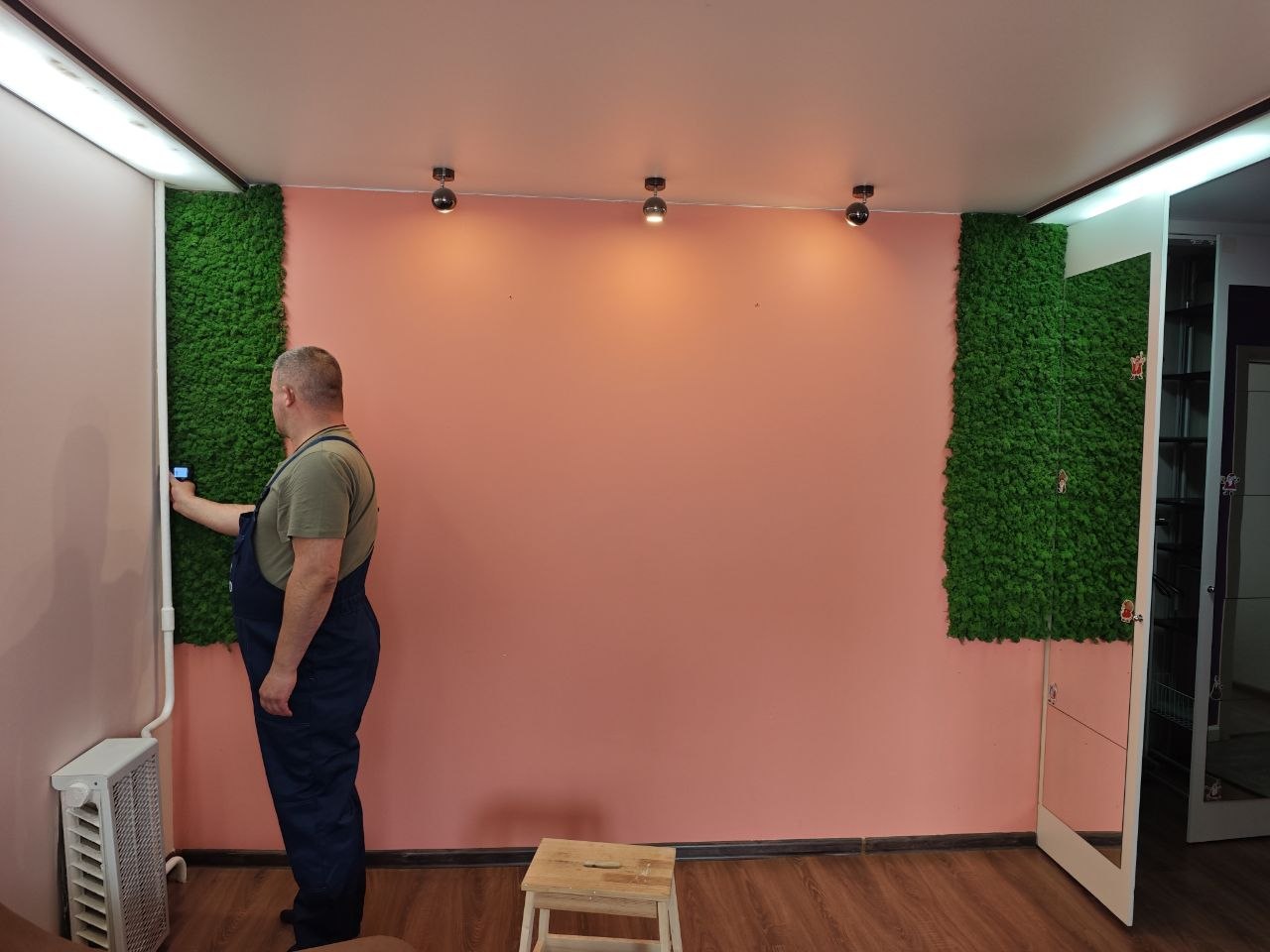

4. Замер ширины стены
Измерьте ширину от левого угла до правого в трёх точках: внизу, по центру и вверху.
| Точка замера | Ширина, мм |
|---|---|
| Внизу | (например: 3010) |
| По центру | (например: 3040) |
| Вверху | (например: 3100) |
(Пример из фото: внизу — 3010 мм, по центру — 3040 мм, вверху — 3100 мм)

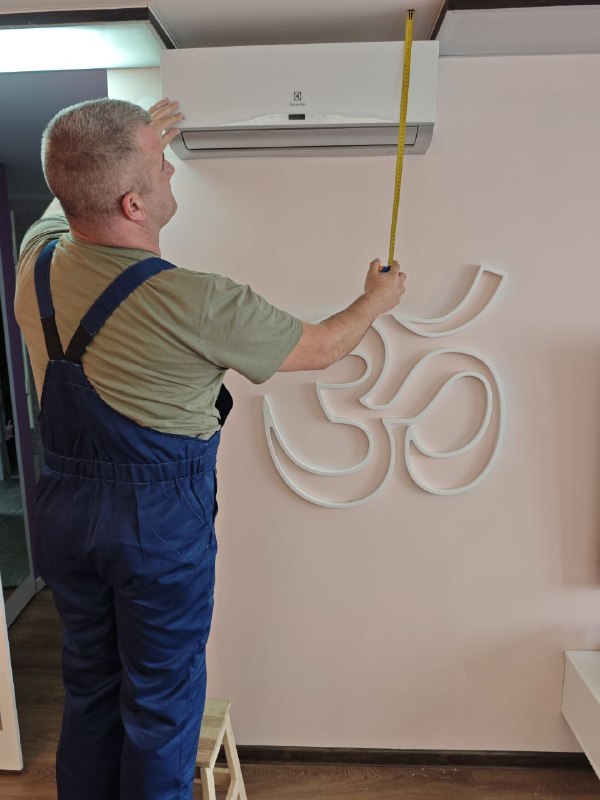

5. Замер препятствий и выступов
Если на стене есть выступы, ниши, кондиционер, карниз, трубы — их нужно замерить и нанести на схему.
Для каждого препятствия укажите:
| № | Тип препятствия | От левого края, мм | От пола, мм | Ширина, мм | Высота/глубина, мм |
|---|---|---|---|---|---|
| 1 | Кондиционер | 250 | (указать) | 1300 | 300 |
| 2 | Труба отопления | (указать) | (указать) | (указать) | (указать) |
(Пример из фото: кондиционер — от левого края 250 мм, ширина 1300 мм, высота 300 мм)

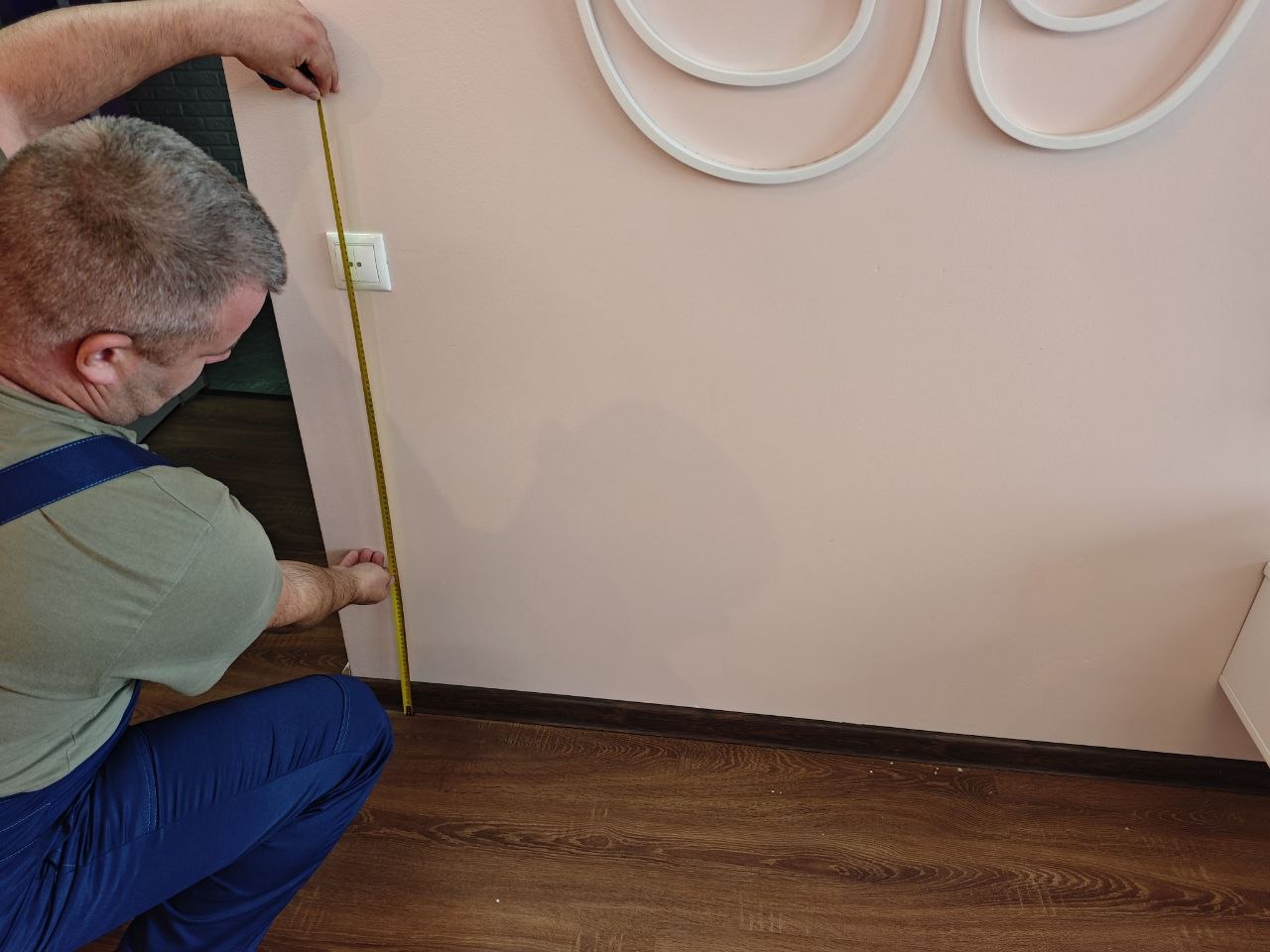

6. Замер розеток и выключателей
Для каждой розетки или выключателя укажите:

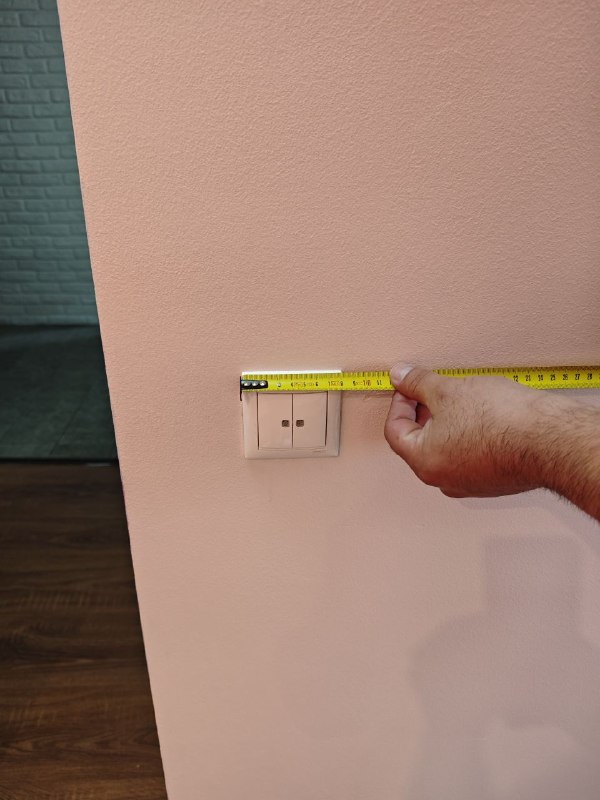

| № | Тип | От левого края до центра, мм | От пола до центра, мм | Размер рамки (Ш × В), мм | Кол-во секций |
|---|---|---|---|---|---|
| 1 | Розетка | 200 | 610 | 80 × 80 (или размер вашей) | 2 |
Важно: расстояние всегда указывайте до центра розетки. Если у вас блок из нескольких розеток — укажите точный внешний размер вашей рамки.

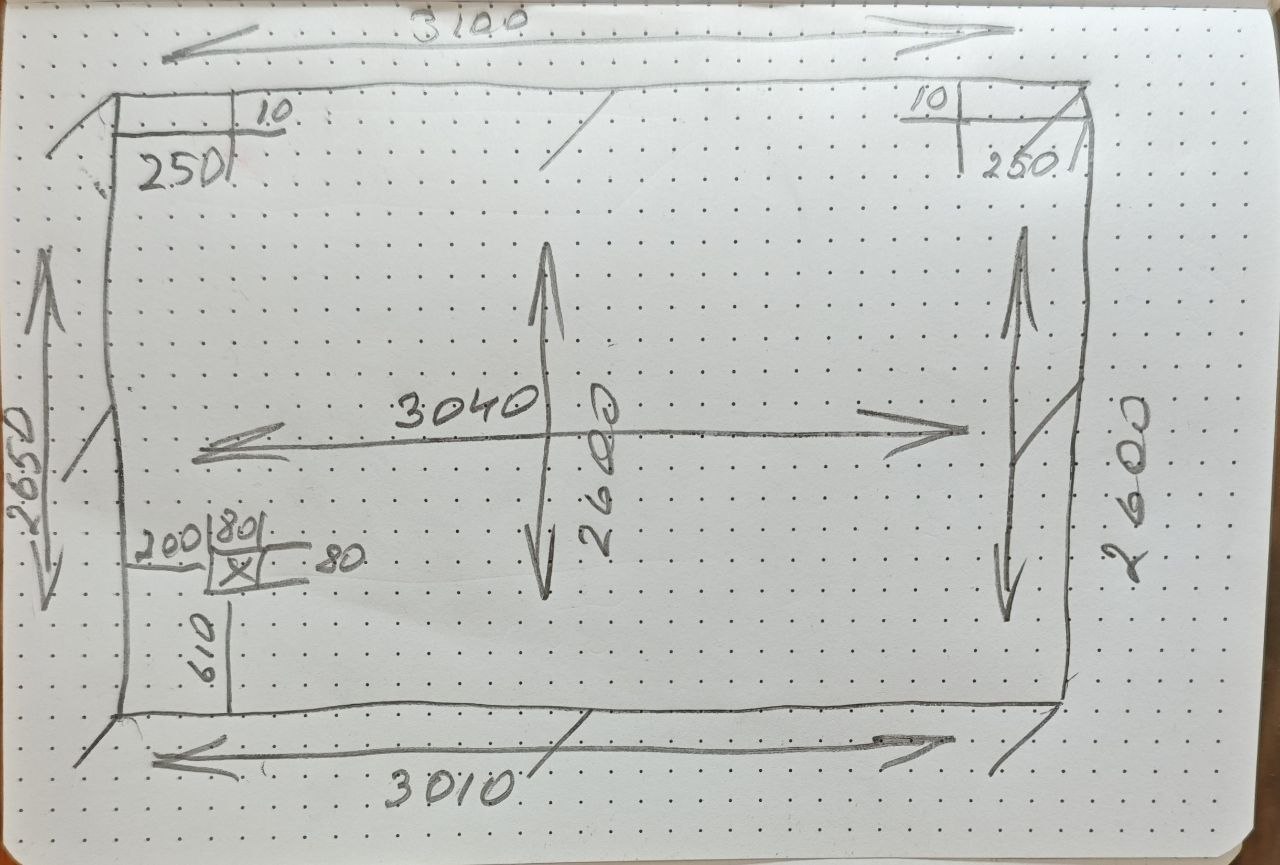

7. Нарисуйте схему стены
На листе бумаги в клетку нарисуйте прямоугольник — это ваша стена. Отметьте на нём:
- Высоту (слева, по центру, справа) — стрелками.
- Ширину (внизу, по центру, вверху) — стрелками.
- Все препятствия — кондиционер, карниз, выступы, трубы.
- Розетки и выключатели — квадратиками с номерами.
- Окна и двери (если есть).
- Отступы от углов и пола до каждого элемента.
8. Фото и отправка
Сделайте несколько контрольных фотографий и отправьте менеджеру:
- Общее фото стены — сфотографируйте стену целиком, чтобы были видны углы, пол, потолок, окна или двери.
- Фото каждой розетки — с приложенной рулеткой, чтобы был понятен масштаб.
- Фото препятствий — кондиционер, карниз, выступы крупным планом.
- Фото заполненной схемы — четкий снимок вашего рисунка с размерами.
- Фото заполненных таблиц — высоты, ширины, препятствий и розеток.
9. Что вы получите
Мы проверим размеры, рассчитаем необходимое количество панелей и доборов, согласуем спецификацию с вами и запустим заказ в производство.
В монтажный комплект войдут:
- Стеновые панели и индивидуальные доборы;
- Виброакустический герметик и монтажный клей;
- Фирменный крепёж (Discus, Dual Lock, акустические дюбели);
- Базальтовая плита высокой плотности для звукоизоляции розеток;
- Пошаговая инструкция по монтажу.
Спасибо за точность! Это сэкономит время и гарантирует идеальный результат при монтаже.
